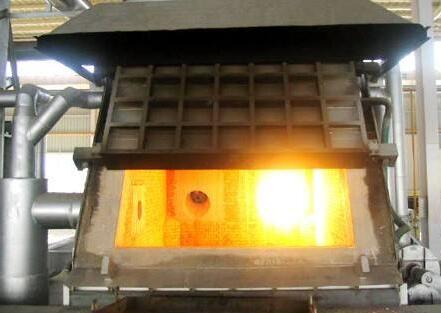

熔铝炉的熔炼过程大致可分为4个阶段，即炉料装入到软化下榻、软化下榻至炉料化平、炉料化平到全部熔化（该阶段产生氧化浮渣）、铝液升温。对铝料的加热是通过烧嘴火焰的对流传热、火焰和炉墙的辐射传热以及铝料间的传导传热来完成的。

在整个过程中，三者之间的比率是不断变化的。固态时铝的黑度小，导热能力强。随着铝锭或铝屑在熔铝炉内熔炼过程的进行，炉料进入半液半固的临界状态，其导热能力下降，热力学性质发生了根本性的变化。液态铝的导热能力仅为固态铝的40％，熔池上部向底部的传导传热过程十分缓慢。金属镜面上漂浮的疏松浮渣构成热传递的绝热阻挡层。此时熔池表面氧化膜化开，失去了保护作用，氧化、吸气倾向增强。对于火焰熔铝炉来讲，在铝的熔化期，炉膛温度一般控制在1200℃，此时的出炉烟气温度即为炉膛温度，烟气带走的热量约占炉子热负荷的50～70％，考虑到10％的其它热损失，有效热利用只有30～40％，如果不充分利用这部分余热，势必会造成很大浪费，使炉子热效率很低。
